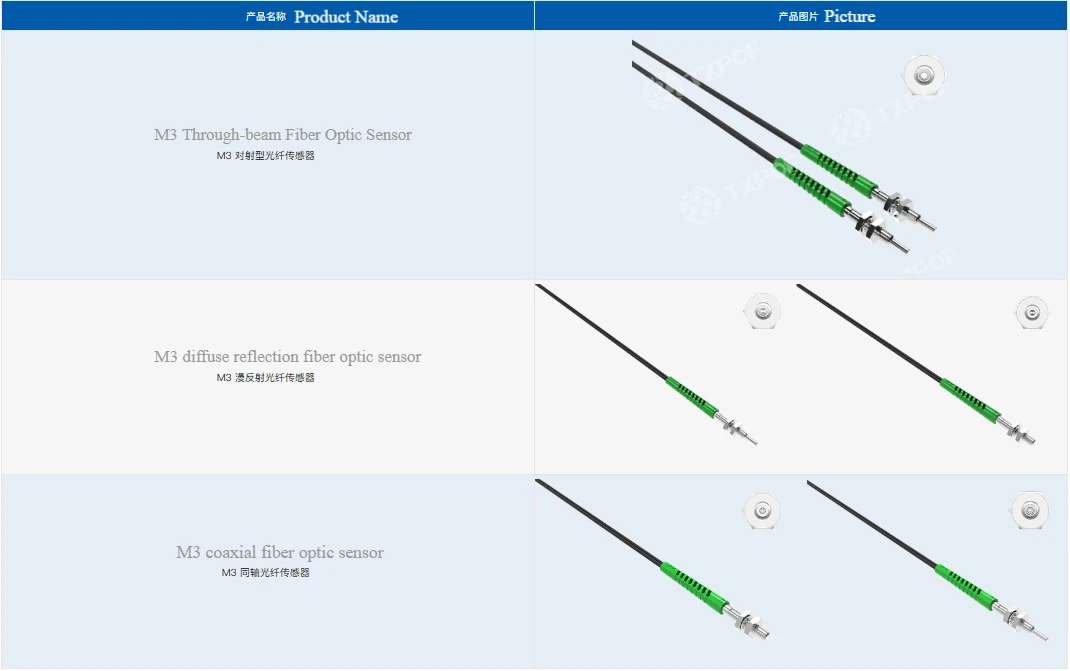

Пластикові волоконно-оптичні патч-корди серії M3

Пластикові волоконно-оптичні сенсорні патч-корди серії M3 — це мініатюрні оптичні компоненти передачі сигналу, спеціально розроблені для промислових датчиків. Їх основні характеристики включають роз’єм розміру M3- і внутрішнє середовище передачі з пластикової оптоволокна (POF). Вони підкреслюють компактну структуру, точне сприйняття та адаптивність до промислового середовища. Часто в поєднанні з волоконно-оптичними підсилювачами вони використовуються в різних сценаріях виявлення на короткій відстані.

Ядро передачі: використання імпортованого пластикового оптичного волокна як серцевини, загальні специфікації включають одно-жильний 1,0 мм і дво-жильний 1,0 мм. Деякі-моделі високого класу використовують багато{6}}комбінації пластикових оптичних волокон 0,25 мм × 16 ядер для адаптації до різних потреб у передачі сигналу зондування. Серцевина волокна здебільшого виготовлена ​​з матеріалу ПММА в поєднанні з оболонкою з низьким-показником заломлення-, що підходить для смуги червоного світла близько 650 нм, що відповідає вимогам промислового зондування щодо передачі на короткі{13}}відстані.

Роз'єм M3: як основний компонент інтерфейсу, він має мініатюрний дизайн, щоб відповідати компактним портам сенсорних пристроїв. Матеріал корпусу можна налаштувати, деякі моделі виготовлені з нержавіючої сталі, що забезпечує певний ступінь стійкості до зношування та корозії. Він може точно підключатися до таких пристроїв, як волоконно-оптичні підсилювачі, і після підключення має високу точність позиціонування, забезпечуючи стабільний зв’язок оптичних сигналів між сенсорними та приймальними пристроями.

Захисна структура: Зовнішній діаметр оптоволоконної оболонки зазвичай становить 2,2 мм. Весь кабель має гнучку ПВХ оболонку. Деякі моделі промислового-класу оптимізують міцність оболонки для кращої продуктивності згинання з мінімальним радіусом згинання, що відповідає вимогам внутрішнього кабелю. Роз’єм і кабельний перехід розроблено для зменшення впливу натягування на серцевину волокна під час прокладки кабелю, таким чином підвищуючи довговічність.

Мініатюрність і висока адаптивність: У порівнянні зі звичайними роз’ємами, такими як FC і SC, роз’єм M3 менший, що дозволяє легко вбудовувати в компактні датчики та невеликі модулі виявлення. Це вирішує проблему обмеженого простору електропроводки в промисловому обладнанні та узгоджується з інтегрованою тенденцією проектування автоматизованого обладнання.

Висока точність датчиків і адаптивність: Деякі моделі оснащено високо-точніми полімерними фокусуючими лінзами та малими-опуклими лінзами, що забезпечують виявлення малих-точок. Це дозволяє точно фіксувати незначні зміни матеріалу або позиційні відхилення, підвищуючи точність розпізнавання цілі сенсорної системи та роблячи її придатною для сценаріїв точного виявлення.

Перешкодостійкість і промислові сценарії: саме пластикове оптичне волокно є не-провідним, стійким до електромагнітних перешкод від інверторів і високовольтного-обладнання в промислових цехах, що запобігає спотворенню сигналу датчика. Крім того, він не становить небезпеки для електричної безпеки і може використовуватися в точках вимірювання поблизу металевих компонентів або в зонах з високою напругою.

Він широко використовується в таких сферах, як візуальне сенсорне обладнання, промислові роботи, харчова обробка та пакування, точна перевірка автоматизованого обладнання та виробництво автомобілів.
